Взрывозащищенные воздушные клапаны ТР ТС 012/2011

Взрывозащищенные воздушные клапаны

Взрывозащищенные воздушные клапаны ТР ТС 012/2011

Производство взрывозащищенных воздушных клапанов (1Ex) по ТР ТС 012/2011. Инженерные аналоги любых заложенных в проект марок. Рабочее давление до 10000 Па, температуры до -60 °С. Изготовление по индивидуальным размерам с сохранением присоединительных габаритов.

Характеристики:

Сертификат

ТР ТС 012
Взрывозащита

1Ex / Ex tb
Давление

до 10000 Па
Корпус

ОЦ / НЖ / Сталь
Аналоги

Веза / Korf / NED
Габариты

На заказ

Стоимость: По запросу

Подробные характеристики
Доставка и оплата

Завод «ПСВ» серийно производит полную линейку взрывозащищенных воздушных клапанов (Ex). Оборудование предназначено для применения в нефтегазовой, энергетической и химической промышленности.

Все изделия официально сертифицированы по ТР ТС 012/2011. Маркировка неэлектрической взрывозащиты: 1Ex h IIC T6 Gb X / Ex h IIIC T85°C Db X.

Документация и сертификаты

⚡ Требуется замена заложенного в проект оборудования? Отправьте маркировку на info@vpsv.ru — оперативно подберем 100% инженерный аналог от ПСВ с сохранением всех аэродинамических и присоединительных размеров.

Таблица взаимозаменяемости оборудования

Маркировка ПСВ	Аналог «Веза»	Аналоги Korf, NED, Лиссант и др.
КОРСАР / КОРСАР-Л	РЕГУЛЯР	VK, DVK / КВ, КВА / КВУ
ТОПАЗ (-П, -С, -Р, -Т)	ГЕРМИК (-П, -С)	VKZ-H / КВУ-С / УВК
ЛАНЦЕТ	КЕДР	—
НЕРКА	НЕРПА	—
ЛОТОС / ЛАРА / АЗЕ	ТЮЛЬПАН / КО	RSK / КОЛ / КО
АЗД (Дроссель-клапаны)	ДК	ZRK / ДК / ДРК

Краткие технические характеристики

Линейка клапанов	Рабочее давление	Скорость потока	Класс протечки
КОРСАР / КОРСАР-Л	до 1500 Па	до 15 м/с	Класс 1
ТОПАЗ (-П, -С, -Р, -Т)	до 1800 Па	до 20 м/с	Класс 1
ЛАНЦЕТ / ЛАНЦЕТ-С	до 2500 Па	до 20 м/с	Класс 2
НЕРКА	до 10000 Па	до 20 м/с	Класс 2
ЛОТОС / ЛАРА / АЗЕ	до 1500 Па / 800 Па	2-12 м/с	Класс 1
АЗД	до 1500 Па	—	Регулирующие

Взрывозащищенные комплектующие (Ex)

Взрывобезопасность клапанов обеспечивается строгим соответствием ГОСТ 31610.0-2019. Оборудование комплектуется сертифицированными узлами:

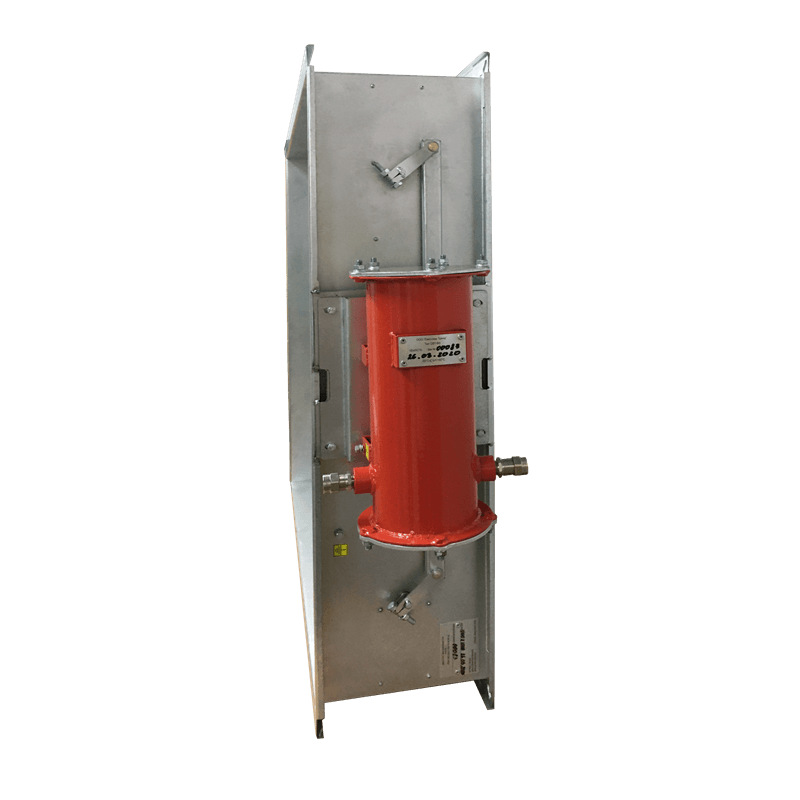

Оболочки приводов: Взрывонепроницаемые оболочки СВТ-ВЭМП — сертифицированы по ТР ТС 012.
Коммутация: Соединительные коробки КСРВ и РИЗУР-КС — 1Ex eb IIC T6…T4 Gb.
Обогрев (морозостойкие версии): Саморегулирующиеся нагревательные кабели BTC, НТР, РИЗУР-СГЛ — для надежной работы при температурах до -60 °С.

Подробное техническое описание оборудования

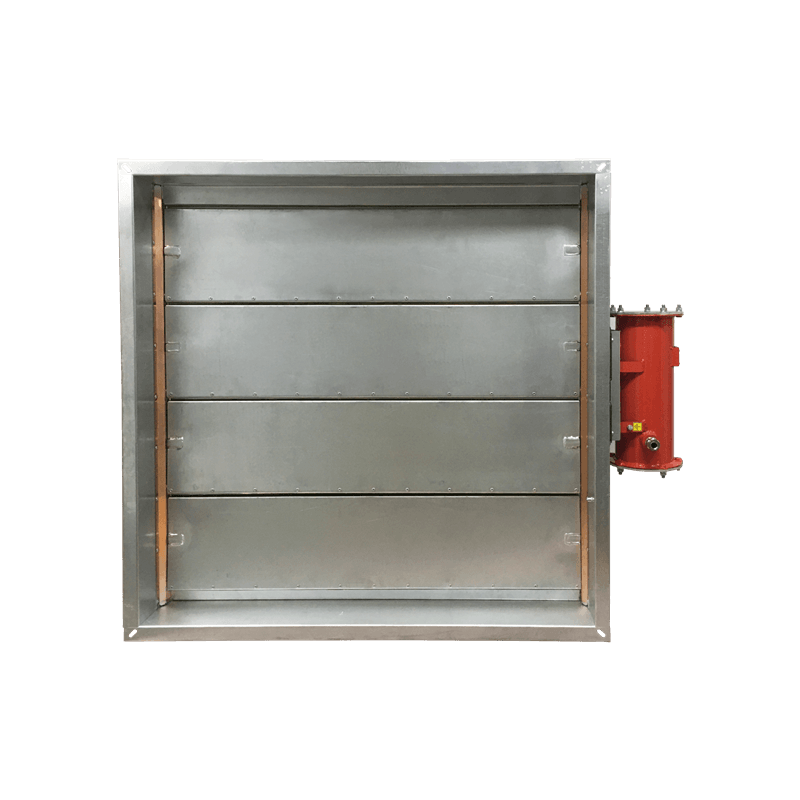

Универсальные клапаны КОРСАР и КОРСАР-Л

Предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции. Клапан КОРСАР имеет специальное пружинное уплотнение по торцам лопаток и замковое уплотнение в зоне примыкания (Класс протечки 1).

Раскрытие лопаток: параллельное (КОРСАР) или симметричное.
Исполнение КОРСАР-Л не имеет уплотнителей (Класс протечки 0) и применяется для систем без жестких требований к герметичности закрытого состояния.

Регулирующие и утепленные клапаны ТОПАЗ (-П, -Р, -С, -Т)

Серия ТОПАЗ разработана для устойчивой работы при рабочих давлениях до 1800 Па. Обладает более жесткой кинематикой (рычаги и тяги) по сравнению с шестеренчатыми аналогами.

ТОПАЗ-Р: Лопатки ромбовидного сечения с внутренними ребрами жесткости. Предохраняют от срыва потока и аэродинамических пульсаций, обеспечивая прецизионное управление сопротивлением сети.
ТОПАЗ-С / ТОПАЗ-Т: Морозостойкое исполнение (до -60 °С). Оснащены гибким саморегулирующимся нагревательным кабелем по внешнему периметру и термоизолированным корпусом для электропривода. Предотвращают образование наледи на кинематике.

Взрывозащищенные дроссель-клапаны АЗД

Однолопаточные клапаны прямоугольного и круглого сечения, предназначенные для ручного или автоматического регулирования (дросселирования) потока воздуха.

Рабочее давление до 1500 Па.
Применяются для балансировки вентиляционных сетей во взрывоопасных зонах.
Управление осуществляется с помощью ручного привода (рукоятки) или взрывозащищенного электропривода.

Клапаны повышенной плотности ЛАНЦЕТ / ЛАНЦЕТ-С

Спроектированы для герметизации сетей среднего и высокого давления (до 2500 Па). Усиленный коробчатый корпус и объемные стальные лопатки (без вылета за габарит).

Подшипниковые узлы предотвращают перекос осей под давлением.
Идеальны в качестве отсечных клапанов на стороне выхлопа/всасывания вентилятора для предотвращения обратного раскручивания колеса.
ЛАНЦЕТ-С комплектуется нагревательным кабелем в зоне примыкания лопаток (до -60 °С).

Сейсмостойкие клапаны высокой плотности НЕРКА

Применяются в системах экстремально высокого давления (до 10000 Па) в условиях резких скачков рабочего давления.

Лопатки полой коробчатой формы с замковым уплотнением (специальный силиконовый профиль).
Минимальные потери на трение в подшипниковых узлах позволяют регулировать поток без применения сверхмощных приводов.

Обратные и перекидные клапаны ЛОТОС, ЛАРА, АЗЕ

Гравитационные клапаны для автоматического перекрытия сечения воздуховода при неработающем вентиляторе.

ЛОТОС: Лепестковые клапаны с низкой инерционностью (открываются при меньшей скорости потока, идеальны для осевых вентиляторов). Выпускаются для горизонтальных и вертикальных участков.
ЛАРА / ЛАРА КРОСС: Универсальные клапаны с настраиваемым противовесом. ЛАРА КРОСС позволяет установку в шахту с заделкой (внутренний противовес).
АЗЕ: Однолопаточные обратные и перекидные клапаны (до 1500 Па) для прямоугольных и круглых каналов. Заслонка открывается под действием потока и закрывается гравитационно.

Оформление заказа

Завод «ПСВ» изготавливает взрывозащищенные клапаны по индивидуальным размерам с шагом до 1 мм.

Для быстрого расчета стоимости:

Пришлите спецификацию оборудования.
Укажите требуемое рабочее давление и тип привода.
Отправьте заявку на info@vpsv.ru. В ответном письме предоставим КП и копии сертификата ТР ТС 012/2011.
