Гибкие вставки «Н»,«В»

Гибкие вставки для используются для соединения воздуховодов с входными и выходными патрубками вентиляторов, для предотвращения передачи вибрации на сеть воздуховода от работающего вентилятора. Изготавливаются в различных исполнениях: общепромышленное, жаростойкое, коррозионностойкое, с соединением фланец-фланец, или фланец-ниппель.

Характеристики:

Тип

гибкая вставка

Стоимость: По запросу

Подробные характеристики
Доставка и оплата

Общие сведения

Для предотвращения передачи вибрации от вентилятора на сеть воздуховодов.

Назначение

Предназначены для соединения воздуховодов с входными и выходными патрубками вентиляторов.

Варианты изготовления

Общего назначения из углеродистой стали крашеные. Общего назначения из оцинкованной стали. Коррозионностойкие из нержавеющей стали. Возможно специсполнение жаростойких вставок и дымоудаления. Соединение фланец-фланец. Соединение фланец-ниппель для круглых вставок.

ВГ для вентиляторов: типа Вц 4-75, ВР 80-75, ВР86-77, ВР 300-45, ВР 280-46, Вц14-46
N¹	А	Б	С
2	170	170	180
2,5	200	200	180
3,15	245	245	180
4	300	300	180
5	370	370	180
6,3	480	480	280
8	600	600	280
10	750	750	280
12,5	915	915	340
ВГ для радиальных вентиляторов типовых серий 5.904-38

ВГ для вентиляторов типа ВР12-26 (аналог ВР240-26)								ВГ для канальных вентиляторов типа Вк -11
N¹		А		Б		С		N¹		А		Б		С
2		130		105		180		1,6		250		250		180
3,15		172		140		180		2		310		310		180
3,5		185		150		180		2,5		380		380		180
4		204		164		180		3,15		480		480		180
4,5		220		180		180		4		600		600		180
5		252		202		180		5		760		760		180
5,5		270		200		180		6,3		950		950		280
ВГ для пылевых вентиляторов типа ВцП6-46, ВР 100-45								ВГ для дутьевых вентиляторов типа ВД-2,7; ВД-3,5;
N¹		А		Б		С		N¹		А		Б		С
2,5		176		170		180		ВД-2,7		186		136		180
3,15		220		205		180		ВД-3,5		230		170		180
4		270		250		180		4		270		250		180
5		340		315		180		5		340		315		180
6,3		410		380		280		6,3		410		380		280
8		530		450		280		8		530		450		280
6,3		950		950		280		6,3		950		950		280

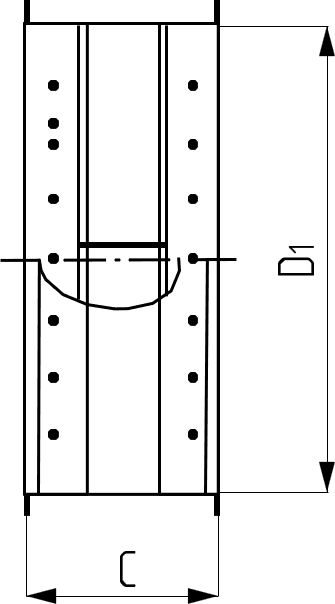

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Гибкие вставки круглые «В»
ВГ для вентиляторов типа ВР 80-75, ВР 86-77, Вц4-75, ВР 280-46, ВР300-45, Вц14-46								ВГ для вентиляторов типа ВО 06-300, ВО14-320, ВО14-300
N¹	D		D1	d	n		С	№	D		D1	d	n		С
2,5	280		255	7	8		170	3,15	340		310	7	8		170
3,15	345		320	7	8		170	3,5	375		345	7	8		170
4	430		410	7	8		170	4	430		400	7	8		170
5	535		510	7	16		170	5	530		500	7	16		170
6,3	665		640	7	16		270	6,3	660		620	7	16		270
8	850		815	10	16		270	8	840		800	10	16		270
10	1040		1010	10	16		270	10	1045		1000	10	16		270
12,5	1310		1270	10	16		370	12,5	1296		1250	10	16		370
ВГ для радиальных вентиляторов высокого давления типа ВР12-26								ВГ для вентиляторов типа ВР132-30
N¹	D		D1	d	n		С	N¹	D		D1	d	n		С
2,5	210		175	7	8		170	4	290		255	7	8		170
3,15	255		220	7	8		170	5	355		320	7	16		170
3,5	280		245	7	8		170	6,3	430		405	7	16		270
4	310		280	7	16		170	8	540		505	10	16,		270
4,5	345		315	7	16		270	10	670		635	10	16		270
5	385		350	7	16		270	5	385		350	7	16		270
5,5	415		385	7	16		270	5,5	415		385	7	16		270
12,5	1310		1270	10	16		370	12,5	1310		1270	10	16		370
