Камера статического давления КСД 450х600

Камеры статического давления предназначены для обеспечения равномерного истечения воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере. Также камеры статического давления используются для удобства монтажа диффузоров.

Характеристики:

  • Материал изготовления

    оцинкованная сталь

  • Сторона подвода

    боковая/торцевая

  • Окраска

    в любой цвет RAL

  • Соединительный диаметр

    200 мм

  • Типоразмер

    450х600 мм

Стоимость: По запросу
decordecor
  • Подробные характеристики

  • Доставка и оплата

    Компания «ПСВ» производит качественные вентиляционные решётки и воздухораспределители различных моделей. Собственное производство позволяет выпускать изделия любого размера с шагом до 1 мм, окрашенные в любой цвет по таблице RAL. Если вы не нашли нужный товар в каталоге, свяжитесь с нами, и мы изготовим его по вашим макетам.



    Применение:

    • Камеры статического давления предназначены для обеспечения равномерного истечения воздушного потока по сечению воздухораспределителей за счет резкого снижения скорости воздуха в камере.
    • Используются для удобства монтажа диффузоров. Для потолочных диффузоров 4АПН, 4АПР изготавливаются камеры статического давления КСД, KCP, размеры которых определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/сс учетом рекомендуемой производительности диффузоров, а также возможностью их размещения в подшивном пространстве потолка.
    • Для регулирования расхода воздуха во входной патрубок камеры статического давления KCP устанавливается регулирующее устройство.



    Особенности конструкции:

    • Для улучшения технических характеристик камеры статического давления могут изнутри покрываться слоем теплозвукоизоляционного материала, при этом габаритные размеры камеры статического давления не изменяются. Изолирующая облицовка снижает шум на -6 дБ, сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата наповерхности КСД при температуре воздуха ниже точки росы.
    • Материал КСД — оцинкованная сталь, подводящий патрубок круглого сечения.
    • Камеры статического давления КСД, КСР для потолочных диффузоров изготавливаются с боковым (по большей стороне) или торцевым подводом воздуха.
    • Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
    • Монтаж камеры статического давления — потолочный.
    • Крепление камер статического давления КСД, КСР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия отогнутых полок камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
    • При изготовлении камеры статического давления КСД могут окрашиваться методом порошкового напыления в любой цвет по каталогу RAL на заказ.



    Конструктивная схема камер статического давления КСД / КСР с диффузорами АПР / АПН без регулирующего устройства

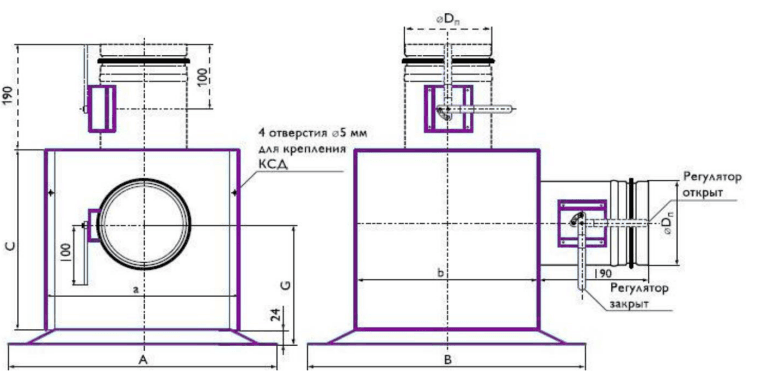

    Конструктивная схема камер статического давления КСД / КСР с диффузорами АПР / АПН с регулирующим устройством

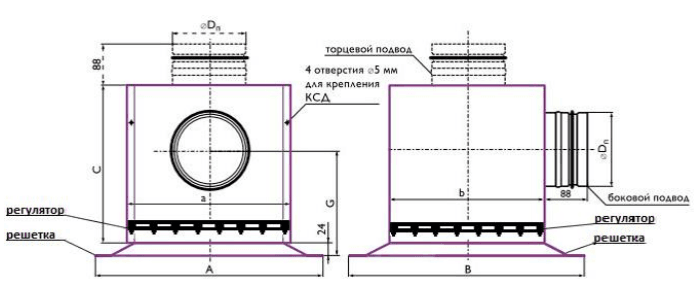

    Конструктивная схема камер статического давления КСД / КСР с диффузорами АПР / АПН с встроенным регулирующим устройством внутри камеры
