Панель равномерного всасывания 4П7,5 750х645

Панели равномерного всасывания

Панель равномерного всасывания 4П7,5 750х645

Панели равномерного всасывания (панели Чернобережского) предназначены для удаления вредных выделений при сварке изделий различных габаритных размеров как на стационарных, так и на нефиксированных рабочих местах. Изготавливаются по серии 4.904-37.

Характеристики:

Материал изготовления

оцинкованная сталь
Окраска

в любой цвет RAL
Соединительный диаметр

400 мм
Типоразмер

750х645 мм

Стоимость: По запросу

Подробные характеристики
Доставка и оплата

Компания «ПСВ» производит качественные вентиляционные решётки и воздухораспределители различных моделей. Собственное производство позволяет выпускать изделия любого размера с шагом до 1 мм, окрашенные в любой цвет по таблице RAL. Если вы не нашли нужный товар в каталоге, свяжитесь с нами, и мы изготовим его по вашим макетам.

Применение:

Панели равномерного всасывания предназначены для удаления вредных выделений при сварке изделий различных габаритных размеров как на стационарных, так и на нефиксированных рабочих местах.

Особенности конструкции:

Изготавливаются в различных модификациях с односторонним, двухсторонним воздухозабором, нижнего и верхнего всасывания
Из оцинкованной, нержавеющей или «черной» стали. При изготовлении из «черной» стали по умолчанию наноситься порошковое покрытие.
Всасывающая решетка предусмотрена сварной из отдельных загнутых внутрь перьев.
Изготавливаются по серии 4.904-37.
Живое сечение составляет 22,5% от фронтального сечения панели.
Угол наклона воздухозаборной плоскости панели к вертикали составляет 35°, что существенно снижает неравномерность забора удаляемого воздуха по всей фронтальной плоскости панели.

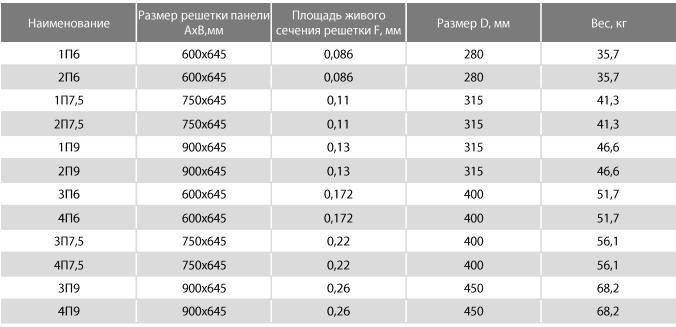

Размеры панелей равномерного всасывания

Таблица расхода воздуха

Схема панелей равномерного всасывания типа 1П6; 1П7,5; 1П9

Схема панелей равномерного всасывания типа 3M6; 3M7,5; ЗП9

Схема панелей равномерного всасывания типа 2П6; 2П7,5; 2П9

Схема панелей равномерного всасывания типа 4П6; 4П7,5; 4П9
