Узел прохода искрозащищенный, с утеплённым клапаном с ручным управлением УП 7-08 Ø800 мм
Узел прохода УП-7 — взрывозащищенный (искрозащищенный) с утепленным клапаном под ручной привод заслонки. Узлы прохода с клапаном в искрозащищенном исполнении допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ПУЭ.
Характеристики:
-
Материал изготовления
углеродистая сталь
-
Окраска
в любой цвет RAL
-
Соединительный диаметр
Ø800 мм
-
Подробные характеристики
-
Доставка и оплата
Назначение
Узел прохода — это часть вентиляционной системы, которая обеспечивает проход воздушно-газовой смеси через крышу. Он состоит из участка воздуховода, на котором установлено специальное опорное кольцо для крепления к несущим конструкциям здания.
Узлы прохода выполняют важные функции: они позволяют вентиляционному каналу выйти наружу, надёжно фиксируют его и герметизируют выходное отверстие. В зависимости от конструкции здания, они могут крепиться к специальным железобетонным стаканам с помощью анкерного соединения или непосредственно к крыше.
С внутренней стороны узла подключается воздуховод. Снаружи, как правило, устанавливается вентиляционный зонт или дефлектор. Они предотвращают попадание осадков и посторонних предметов в систему вентиляции.
Конструкция
Узел прохода УП-7 — взрывозащищенный (искрозащищенный), с утеплённым клапаном под ручной привод заслонки. Узлы прохода типа УП предназначены для установки на них стальных воздуховодных шахт круглого сечения, при проходе вентиляционных систем через покрытия зданий в системах вытяжной вентиляции. Используются для систем механической и естественной вентиляции помещений общего назначения. Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий. Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода. В случаях, когда возможно выпадение влаги на стенки патрубка, к внутренней поверхности патрубка приварен конденсатосборник и патрубок для слива.

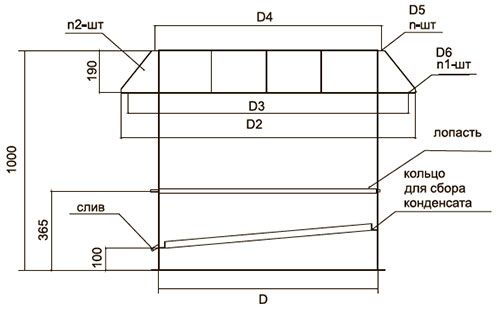

Схема узлов прохода УП-7
D, мм | D2, мм | D3, мм | D4, мм | D5, мм | D6, мм | n, шт. | n1, шт. | n2, шт. |
200 | 540 | 472 | 230 | 8,5 | 18 | 8 | 8 | 4 |
250 | 540 | 472 | 280 | 8,5 | 18 | 8 | 8 | 4 |
315 | 540 | 472 | 335 | 8,5 | 18 | 8 | 8 | 4 |
403 | 840 | 772 | 430 | 8,5 | 18 | 8 | 8 | 6 |
450 | 840 | 772 | 480 | 8,5 | 18 | 8 | 8 | 6 |
500 | 840 | 772 | 530 | 8,5 | 18 | 12 | 8 | 6 |
635 | 1140 | 1072 | 660 | 8,5 | 18 | 12 | 8 | 8 |
710 | 1140 | 1072 | 740 | 10,5 | 18 | 12 | 8 | 8 |
805 | 1140 | 1072 | 830 | 10,5 | 18 | 12 | 8 | 8 |
1005 | 1340 | 1222 | 1040 | 10,5 | 18 | 16 | 8 | 8 |
1255 | 1340 | 1222 | 1290 | 12,5 | 18 | 16 | 8 | 8 |
