Вентилятор радиальный ВЦ 5-35 №3,55
ВЦ 5-35 №3,55 — вентилятор радиальный среднего давления. Подходят для стационарных вентиляционных систем и технологических установок, пневмотранспортных систем.. Так же выпускаются в коррозионностойком исполнении из нержавеющей стали и взрывозащищенные из разнородных материалов. Производительность – 600-1750 м³/час, давление – 1400-1850 Па.
Характеристики:
-
Тип
радиальный вентилятор
-
Производительность
600-1750 м³/час
-
Частота вращения
3000 об/мин
-
Полное давление
1400-1850 Па
-
Мощность
0,75-1,1 кВт
Стоимость: По запросу
-
Подробные характеристики
-
Доставка и оплата
- Общепромышленные из углеродистой стали.
- Коррозионностойкие из нержавеющей стали.
- Взрывозащищенные из разнородных материалов.
Общие сведения
Среднего давления. Одностороннего всасывания. Корпус спиральный неповоротный. Количество лопаток: ВЦ 5-35,ВЦ 5-50 – 9; ВЦ 5-45 – 10. Направление вращения — левое и правое.
Назначение
Применяются для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для других производственных и санитарно-технических целей.
Варианты изготовления
Технические характеристики
| Типоразмер вентилятора | Двигатель | Параметры в рабочей зоне |
Масса вентилятора, не более, кг (без двигателя) | Вибро- изоляторы |
|||||
| Типоразмер | Мощность, кВт | Частота вращения вала, n-1 | Производительность, м³/час | Полное давление, Па | Тип | Кол-во | |||
| ВЦ 5-35-3,55 | АИМ71А2 АИМ71В2 | 0,75 1,1 |
3000 3000 |
600-900 750-1750 |
1800-1600 1850-1400 |
36 | ВР-201 | 4 | |
| ВЦ 5-35-4,0 | АИМ80В2 | 2,2 | 3000 | 870-2200 | 2700-1970 | 44 | ВР-201 | 4 | |
| ВЦ 5-35-8,0 | ВА132M4 | 11,0 | 1500 | 4900-11800 | 2870-2050 | 255 | ВР-203 | 6 | |
| ВЦ 5-35-8,5 | ВА132M4 | 11,0 | 1500 | 4900-11500 | 3280-2350 | 268 | ВР-203 | 6 | |
| ВЦ 5-45-4,25 | АИМ100S2 | 4,0 | 3000 | 1800-4400 | 2700-1900 | 62 | ВР-202 | 4 | |
| ВЦ 5-45-8,0 | ВА132M4 | 11,0 | 1500 | 6400-11900 | 2640-2270 | 262 | ВР-203 | 6 | |
| ВЦ 5-45-8,5 | ВА160S4 | 15,0 | 1500 | 7900-16800 | 3120-2270 | 270 | ВР-203 | 6 | |
| ВЦ 5-50-8,0 | АИМ160М4 | 18,5 | 1500 | 10000-26000 | 2700-1420 | 330 | ВР-203 | 8 | |
| ВЦ 5-50-9,0 | АИМ180М4 | 30,0 | 1500 | 14680-34800 | 3050-2180 | 475 | ВР-203 | 8 | |

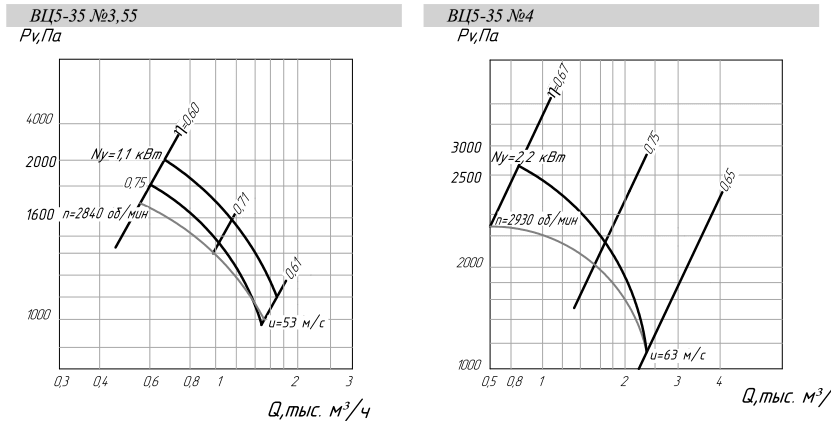

Аэродинамические характеристики
