Вентилятор радиальный ВР 80-75 №2,0
ВР 80-75 №2,0 — вентилятор радиальный низкого давления. В общепромышленном исполнении может применяться в стационарных системах вентиляции производственных, общественных и жилых зданий. Так же доступны взрывозащищённое, коррозионностойкое и теплостойкое исполнение. Производительность – 550-1050 м³/час, давление – 120-230 Па в зависимости от выбранного двигателя.
Характеристики:
-
Тип
радиальный вентилятор
-
Производительность
550-1050 м³/час
-
Частота вращения
2730 об/мин
-
Полное давление
120-230 Па
-
Мощность
0,18-0,25 кВт
Стоимость: По запросу
-
Подробные характеристики
-
Доставка и оплата
- Общего назначения из углеродистой стали.
- Общего назначения теплостойкие из углеродистой стали.
- Коррозионностойкие из нержавеющей стали.
- Коррозионностойкие теплостойкие из нержавеющей стали.
- Взрывозащищенные из разнородных материалов.
- Взрывозащищенные теплостойкие из разнородных материалов.
- Взрывозащищенные коррозионностойкие из нержавеющей стали.
- Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали.
- Взрывозащищенные из алюминиевых сплавов.
Общие сведения
Низкого и среднего давления. Одностороннего всасывания. Корпус спиральный поворотный. Назад загнутые лопатки. Направление вращения — левое и правое.
Количество лопаток: ВЦ4-75, ВР80-70, ВР80-75 — 12 лопаток; ВР86-77 — 13 лопаток. Аэродинамические характеристики данных маркировок идентичны.
Назначение
Радиальные вентиляторы низкого давления ВР 80-75 устанавливают в стационарных системах кондиционирования и вентиляции производственных, общественных и жилых зданий, подходят для канальных и бесканальных систем. Агрегаты могут размещаться на крыше здания или крепиться к стене.
Варианты изготовления
Технические характеристики
| Типоразмер вентилятора | Конструктивное исполнение |
Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, n-1 | Параметры в рабочей зоне |
Масса вентилятора, не более, кг (без двигателя) |
Виброизоляторы | |||
| Типоразмер | Мощность, кВт | Производи- тельность, тыс.м³/час | Полное давление, Па | Тип | Количество | |||||
| ВЦ4-75-2,0 | 1 | 1,00 | АИР56А2 АИР56В2 | 0,18 0,25 |
2730 2730 |
0,55-0,95 0,65-1,05 |
210-120 230-130 |
9,5 | ДО38 | 4 |
| ВЦ4-75-2,5 | 1 | 1,00 | АИР56А4 АИР63В2 | 0,12 0,55 |
1350 2750 |
0,45-0,85 0,85-1,75 |
160-100 680-400 |
16,5 | ДО38 | 4 |
| 0,90 | АИР56А4 АИР63А2 АИР63В2 | 0,12 0,37 0,55 |
1350 2750 2750 |
0,4-0,8 0,85-1,65 0,85-1,65 |
110-70 460-270 460-270 |
|||||
| 0,95 | АИР56А4 АИР63В2 | 0,12 0,55 |
1350 2750 |
0,44-0,85 0,9-1,75 |
140-90 580-340 |
|||||
| 1,05 | АИР56А4 АИР71А2 | 0,12 0,75 |
1350 2750 |
0,45-0,85 0,85-1,7 |
170-110 750-500 |
|||||
| 1,10 | АИР56А4 АИР71А2 | 0,12 0,75 |
1350 2750 |
0,47-0,85 0,9-1,75 |
210-150 920-700 |
|||||
| ВЦ4-75-3,15 | 1 | 1,00 | АИР63А4 АИР80А2 | 0,25 1,5 |
1350 2850 |
0,85-1,84 1,8-4,0 |
250-160 1120-600 |
25 | ДО38 | 4 |
| 0,90 | АИР56А4 АИР56В4 АИР71В2 | 0,12 0,18 1,1 |
1350 1350 2850 |
0,76-1,15 0,76-1,82 1,65-3,8 |
175-165 175-100 790-450 |
|||||
| 0,95 | АИР56В4 АИР80А2 | 0,18 1,5 |
1350 2850 |
0,76-1,82 1,9-3,85 |
175-100 980-600 |
|||||
| 1,05 | АИР63А4 АИР80В2 | 0,25 2,2 |
1350 2850 |
0,9-1,95 1,7-4,0 |
290-160 1200-800 |
|||||
| 1,10 | АИР63В4 АИР80В2 | 0,37 2,2 |
1350 2850 |
0,9-1,95 1,7-4,1 |
340-200 1450-970 |
|||||
| ВЦ4-75-4,0 | 1 | 1,00 | АИР63В6 АИР71В4 АИР100L2 | 0,25 0,75 5,5 |
880 1380 2850 |
1,4-2,7 2,2-4,1 4,3-8,3 |
190-100 430-270 2020-1180 |
39 | ДО39 | 4 |
| 0,90 | АИР63А6 АИР71А4 | 0,18 0,55 |
880 1380 |
1,2-2,6 1,95-4,0 |
120-65 310-160 |
|||||
| 0,95 | АИР63А6 АИР71А4 АИР71В4 | 0,18 0,55 0,75 |
880 1380 1380 |
1,4-2,6 2,3-4,0 2,3-4,0 |
155-85 410-220 410-220 |
|||||
| 1,05 | АИР63В6 АИР71В4 АИР80А4 АИР112М2 | 0,25 0,75 1,1 7,5 |
880 1380 1380 2850 |
1,3-2,75 2,0-4,2 2,0-4,2 4,3-8,6 |
210-130 510-290 510-290 2050-1220 |
|||||
| 1,10 | АИР71А6 АИР80А4 АИР112М2 | 0,37 1,1 7,5 |
880 1380 2850 |
1,3-2,7 2,1-4,2 4,2-8,8 |
250-160 620-400 2600-1700 |
|||||
| ВЦ4-75-5,0 | 1 | 1,00 | АИР71В6 АИР80А6 АИР90L4 | 0,55 0,75 2,2 |
920 920 1420 |
2,75-4,2 2,75-5,6 4,3-8,6 |
310-290 310-290 750-460 |
82 | ДО39 | 5 |
| 0,90 | АИР71В6 АИР80В4 | 0,55 1,5 |
920 1420 |
2,4-5,3 3,6-8,2 |
200-120 500-300 |
|||||
| 0,95 | АИР71В6 АИР80В4 АИР90L4 | 0,55 1,5 2,2 |
920 1420 1420 |
2,8-5,6 4,5-5,3 4,5-8,7 |
250-145 600-580 600-580 |
|||||
| 1,05 | АИР80А6 АИР100S4 | 0,75 3,0 |
920 1420 |
2,7-5,6 4,2-8,5 |
340-230 820-580 |
|||||
| 1,10 | АИР80В6 АИР100S4 | 1,1 3,0 |
920 1420 |
3,0-5,7 4,6-8,8 |
430-290 1010-680 |
|||||
| 5 | 1,10 | АИР100L4 | 4,0 | 1420 | 4,6-9,0 | 1010-680 | 210 | |||
| ВЦ4-75-6,3 | 1 | 1,00 | АИР100L6 | 2,2 | 935 | 5,6-11,3 | 530-320 | 136 | ДО40 | 5 |
| АИР112М4 | 5,5 | 1435 | 8,6-12,0 | 1120-990 | ||||||
| АИР132S4 | 7,5 | 1435 | 8,6-17,5 | 1120-780 | ||||||
| 0,90 | АИР80В6 | 1,1 | 935 | 4,7-7,3 | 350-320 | |||||
| АИР90L6 | 1,5 | 935 | 4,7-11,0 | 350-200 | ||||||
| АИР100L4 | 4,0 | 1435 | 7,2-12,3 | 800-705 | ||||||
| АИР112М4 | 5,5 | 1435 | 7,2-17,0 | 800-480 | ||||||
| 0,95 | АИР90L6 | 1,5 | 935 | 5,8-8,6 | 440-400 | |||||
| АИР100L6 | 2,2 | 935 | 5,8-11,05 | 440-250 | ||||||
| АИР112М4 | 5,5 | 1435 | 9,0-17,5 | 990-600 | ||||||
| 1,05 | АИР100L6 | 2,2 | 935 | 5,4-11,5 | 570-360 | |||||
| АИР132S4 | 7,5 | 1435 | 8,3-17,5 | 1230-860 | ||||||
| 1,10 | АИР112МА6 | 3,0 | 935 | 6,2-11,5 | 700-480 | |||||
| АИР132М4 | 11,0 | 1435 | 9,2-17,8 | 1550-1100 | ||||||
| 5 | 0,90 | АИР112МВ6 | 4,0 | 960 | 7,2-14,4 | 700-480 | 320 | |||
| 1,10 | АИР132М4 | 11,0 | 1435 | 9,2-17,8 | 1550-1100 | |||||
| ВЦ4-75-8,0 | 1 | 1,00 | АИР132S6 | 5,5 | 960 | 12,0-17,0 | 900-830 | 221 | ДО41 | 6 |
| АИР132М6 | 7,5 | 960 | 12,0-23,0 | 900-530 | ||||||
| 0,90 | АИР112МВ6 | 4,0 | 960 | 9,5-17,0 | 600-530 | |||||
| АИР132S6 | 5,5 | 960 | 9,5-23,0 | 600-350 | ||||||
| 0,95 | АИР132S6 | 5,5 | 960 | 12,5-23,0 | 750-420 | |||||
| 1,05 | АИР132S6 | 5,5 | 960 | 11,0-23,0 | 960-610 | |||||
| АИР132М6 | 7,5 | 960 | 11,0-24,0 | 960-550 | ||||||
| 1,10 | АИР160S6 | 11,0 | 960 | 13,0-24,0 | 1120-810 | |||||
| 5 | 0,90 | АИР112МА6 | 3,0 | 935 | 9,5-11,5 | 600-530 | 540 | |||
| 1,00 | АИР112МВ6 | 4,0 | 960 | 12,5-14,4 | 900-830 | |||||
| АИР132S6 | 5,5 | 960 | 12,0-23,0 | 900-830 | ||||||
| АИР132М6 | 7,5 | 1120 | 11,5-25,0 | 1060-650 | ||||||
| 1,10 | АИР160S6 | 11,0 | 1280 | 14,0-26,0 | 1320-1010 | |||||
| АИР160М6 | 15,0 | 1280 | 14,0-32,0 | 1320-1010 | ||||||
| ВЦ4-75-10,0 | 1 | 1,00 | АИР160S8 | 7,5 | 730 | 15,0-28,0 | 780-610 | 475 | ДО43 | 5 |
| АИР160М8 | 11,0 | 730 | 15,0-30,5 | 780-570 | ||||||
| АИР180М8 | 15,0 | 730 | 15,0-32,5 | 1380-1200 | ||||||
| АИР160М6 | 15,0 | 980 | 20,5-37,0 | 1380-1080 | ||||||
| АИР180М6 | 18,5 | 980 | 20,5-39,0 | 1380-1010 | ||||||
| АИР200М6 | 22,0 | 980 | 20,5-41,0 | 1380-960 | ||||||
| 5 | 1,00 | АИР132S6 | 5,5 | 615 | 12,8-26,0 | 730-580 | 940 | ДО43 | 6 | |
| АИР132М6 | 7,5 | 685 | 14,2-28,0 | 750-605 | ||||||
| АИР160S6 | 11,0 | 770 | 16,0-33,7 | 780-570 | ||||||
| АИР160М6 | 15,0 | 865 | 18,0-37,0 | 1100-890 | ||||||
| ВЦ4-75-12,5 | 1 | 1,00 | АИР200М8 | 18,5 | 730 | 29,5-35,5 | 1280-1150 | 900 | ДО43 | 6 |
| АИР200L8 | 22,0 | 730 | 29,5-50,0 | 1280-1050 | ||||||
| 0,95 | АИР200М8 | 18,5 | 730 | 28,5-34,0 | 1320-1180 | |||||
| АИР200L8 | 22,0 | 730 | 28,5-45,0 | 1320-1100 | ||||||
| 1,05 | АИР225М8 | 30,0 | 730 | 30,5-62,0 | 1280-1200 | |||||
| АИР250S8 | 37,0 | 730 | 30,5-66,0 | 1280-1180 | ||||||
| 5 | 1,00 | АИР160S6 | 11,0 | 536 | 22,0-45,0 | 1100-890 | 1270 | ДО43 | 6 | |
| АИР160М6 | 15,0 | 602 | 25,0-51,5 | 1150-920 | ||||||
| АИР180М6 | 18,5 | 685 | 27,0-57,0 | 1230-1050 | ||||||
| АИР200М6 | 22,0 | 685 | 27,0-57,0 | 1230-1100 | ||||||
| АИР200L6 | 30,0 | 768 | 31,0-63,5 | 1330-1150 | ||||||
| ВЦ4-75-16 | 5 | 1,00 | АИР160М8 | 11,0 | 350 | 37,2-68,6 | 560-330 | 2600 | ДО45 | 8 |
| АИР180М8 | 15,0 | 370 | 39,3-72,6 | 626-375 | ||||||
| 5А200М8 | 18,5 | 420 | 44,6-82,4 | 810-487 | ||||||
| 5А200L8 | 22,0 | 450 | 47,7-88,2 | 922-553 | ||||||
| 5A200L6 | 30,0 | 500 | 48,0-97,5 | 1143-685 | ||||||
| AИP225M6 | 37,0 | 550 | 58,0-102,0 | 1382-829 | ||||||
| AИP250S6 | 45,0 | 550 | 58,0-102,0 | 1382-829 | ||||||
| AИP250M6 | 55,0 | 600 | 60,0-108,0 | 1650-989 | ||||||

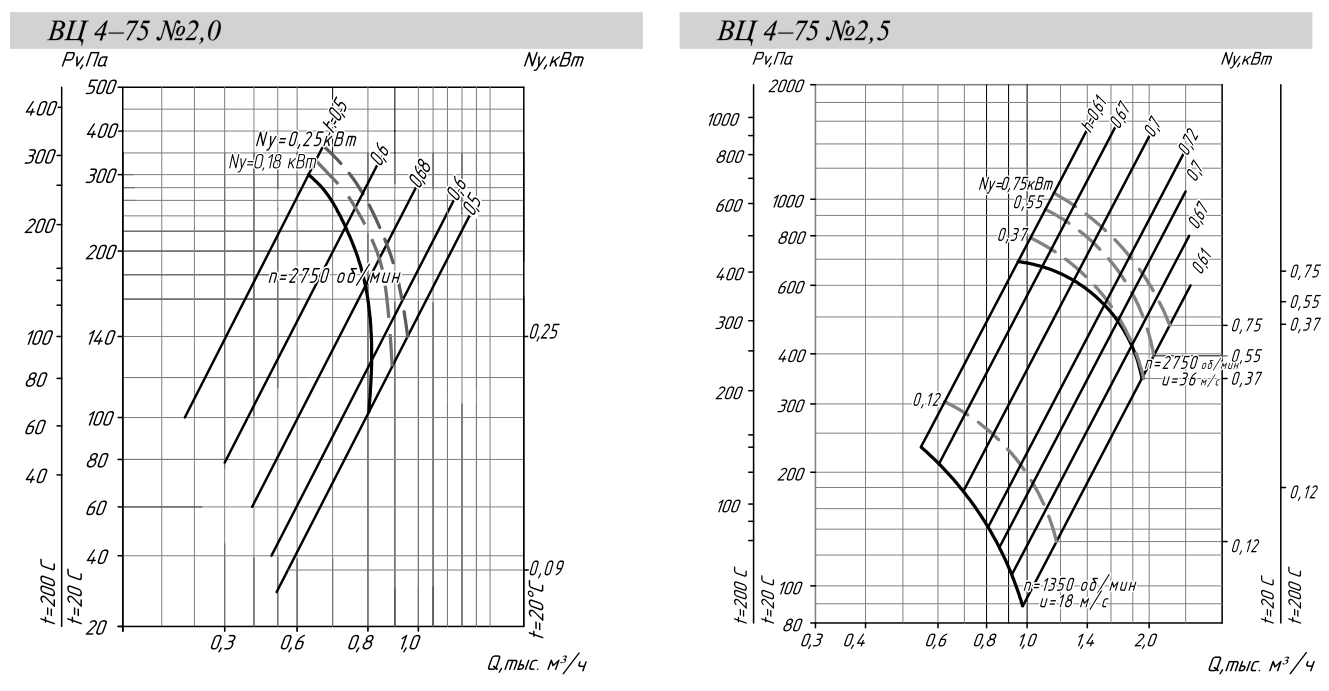

Аэродинамические характеристики
