Комплекс обеспечения круглогодичной работы кондиционеров ВСМ-6 1700х1500х1500 мм
Комплекс для гарантированной работы систем кондиционирования (VRF, VRV, ККБ) на охлаждение при уличных температурах до -60 °С. Идеально для серверных, ЦОД и технологических помещений. Защищает компрессор от масляного голодания и обмерзания. Производство: Стандартные линейки (ВСМ-1, 5, 6) и проектирование под ваши блоки. Исполнение: От базового (термостат + поликарбонат) до расширенного (ПЛК-контроллер + сэндвич-панели).
Характеристики:
-
Температура
до -60 °С
-
Нагреватель
в комплекте
-
Обшивка
ПК / Сэндвич
-
Гарантийный срок
24 мес
-
Сигнал
Авария / Modbus
-
Габариты
1700х1500х1500
-
Маркировка
ВСМ-6
Стоимость: По запросу
-
Подробные характеристики
-
Доставка и оплата
- Шкаф автоматики непрерывно считывает температуру внутри комплекса.
- Воздушные клапаны с электроприводами дозированно подмешивают холодный уличный воздух к горячему отработанному потоку. При остановке компрессора или сильном падении температуры автоматически включается стояночный нагреватель.
- Внутри стабильно поддерживается оптимальная плюсовая температура (+10…+20 °С). Кондиционер работает в штатных заводских условиях: исключается переохлаждение компрессорного масла, падение давления конденсации и обмерзание теплообменника.
- Пришлите маркировку ваших наружных блоков (или спецификацию из проекта).
- Укажите требуемую комплектацию автоматики (MIN или MAX).
- Отправьте заявку на нашу электронную почту info@vpsv.ru или свяжитесь с проектным отделом по телефону.
Принцип работы и физика процесса
Комплекс формирует теплоизолированный замкнутый контур вокруг наружного блока кондиционера, работая по принципу смесительной камеры. Для поддержания температуры используется тепло, выделяемое конденсатором самого работающего блока, а также автономный стояночный нагреватель (ТЭН). Мощность ТЭНа подбирается индивидуально под конкретный наружный блок.
Интеллектуальная система управления
В отличие от примитивных релейных схем, срабатывающих по принципу «вкл/выкл», шкафы автоматики завода «ПСВ» в расширенном исполнении строятся на базе программируемых логических контроллеров (ПЛК). Это обеспечивает плавное, пропорциональное управление электроприводами клапанов (сигнал 0-10В). Система оперативно реагирует на изменения тепловыделения и уличной температуры, исключая резкие температурные скачки внутри контура.

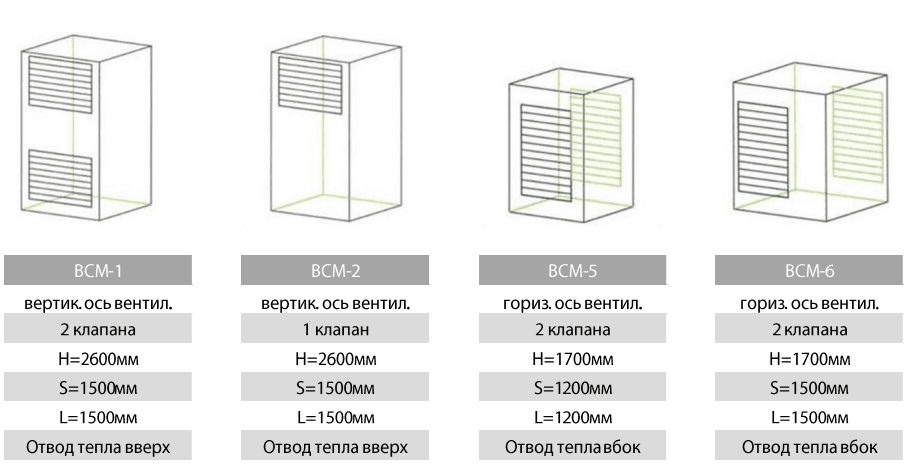

Типоразмеры и габариты
Мы выпускаем стандартную линейку наиболее востребованных комплексов, а также проектируем конструкции индивидуально под конкретные наружные блоки, чтобы избежать излишнего переразмеривания.
| Маркировка | Габариты (ДхШхВ), мм | Назначение / Особенности |
|---|---|---|
| ВСМ-1 | 2600 х 1500 х 1500 | Стандартный типоразмер для мощных VRF-систем |
| ВСМ-2 | 2600 х 1500 х 1500 | Модификация с измененной компоновкой клапанов |
| ВСМ-5 | 1700 х 1200 х 1200 | Компактная версия для среднемощных блоков |
| ВСМ-6 | 1700 х 1500 х 1500 | Расширенная версия для габаритных ККБ |
| ВСМ-К1 / К2 | 2600 х 1500 х 1500 | Кассетные / модульные исполнения |
| ВСМ-К3 | 2200 х 4500 х 1500 | Для сдвоенных и строенных наружных блоков |
Варианты комплектации
| Узел / Характеристика | Исполнение MIN (Базовое) | Исполнение MAX (Расширенное) |
|---|---|---|
| Конструкция и обшивка | Сборно-разборный каркас, сотовый поликарбонат (13 мм) | Сборно-разборный каркас, теплоизолирующие сэндвич-панели |
| Управление клапанами | Дискретное (термостат / реле) | ПЛК-контроллер, ПИД-регулирование (0-10В) |
| Обогрев внутреннего объема | Стояночный нагреватель (ТЭН) | Стояночный нагреватель (ТЭН) |
| Защита от примерзания | Нагревательный кабель | ТЭНы подогрева периметра створок |
| Приводы клапанов | С возвратной пружиной (защита при обесточивании) | С возвратной пружиной (защита при обесточивании) |
| Диспетчеризация | Вывод сигнала «Авария» (сухой контакт) | Полноценная интеграция по протоколу Modbus RTU / TCP |
Как заказать комплекс ВСМ под ваш проект?
Завод ООО «ПСВ» работает как со стандартными типоразмерами, так и производит комплексы по индивидуальным габаритам. Мы спроектируем оптимальный контур и подберем автоматику точно под ваши наружные блоки, без переразмеривания и лишних переплат.
