Шкафы автоматизации приточных вентиляционных установок с жидкостным нагревателем

Шкаф предназначен для управления приточной вентиляционной системой с водяным (гликолевым) нагревателем. Шкаф может быть выполнен со следующими степенями защиты — IP31, IP54, IP65. Шкаф представлен в типовой конфигурации. Для заказа шкафов управления согласно готовым проектам заказчика, обратитесь к специалистам нашей компании.

Характеристики:

Тип

шкаф автоматики и управления
Назначение

управление приточной установкой
Варианты степени защиты

IP31, IP54, IP65
Управление нагревателем

водяной / электрический
Страна производства

Россия
Производитель

ТатСпецИнжиниринг

Стоимость: По запросу

Подробные характеристики
Доставка и оплата
Документация

Шкаф управления представлен в типовой конфигурации. Свяжитесь с нами по телефону, электронной почте или через мессенджеры, и наши специалисты разработают индивидуальные решения для систем автоматики любой сложности в соответствии с вашими требованиями. Мы изготовим шкафы управления согласно готовым проектам заказчика и поможем с подбором оборудования для будущих проектов.

ООО «ПСВ» — компания, которая занимается разработкой и производством шкафов автоматизации технологических процессов. Мы создаём оборудование как для промышленных объектов, так и для гражданских зданий.

Назначение

Шкаф предназначен для управления стандартной приточной вентиляционной системой с водяным (гликолевым) нагревателем.

Маркировка и исполнение

Маркировка шкафа: ШАУ-Вх-ТО-К-IP65-УХЛ3.1-ТУ27.12.31-002-65494208-2021, где «х» — мощность электродвигателя вентилятора, кВт. В зависимости от условий эксплуатации шкаф может быть выполнен со следующими степенями защиты — IP31, IP54, IP65.

В шкафах со степенями защиты IP54 и IP65 предусмотрена установка сальниковых вводов.

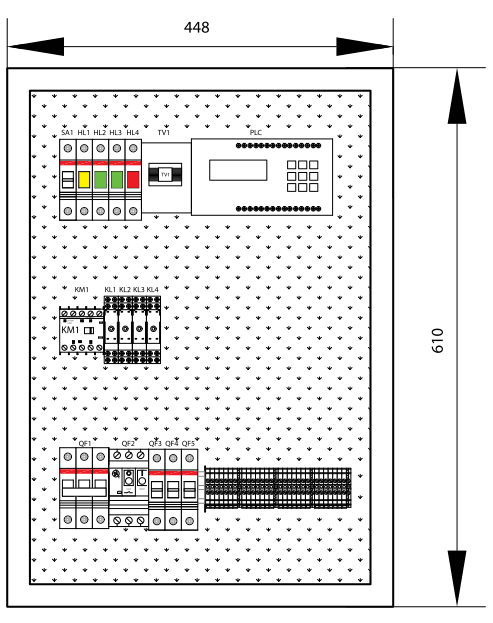

Типовой дизайн щита и габаритные размеры

Вариант со степенью защиты IP65 имеет корпус из термопластика. Если шкаф автоматики выполнен в исполнении со степенью защиты IP31 или IP54, то он будет иметь металлическую оболочку с габаритами 600 (высота) x 400 (ширина) x 200 (глубина).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

автоматическое регулирование температуры приточного воздуха в зимний период;
автоматическое регулирование температуры обратного теплоносителя в дежурном режиме;
автоматическая защита калорифера от замораживания по воде и по воздуху;
контроль работоспособности приточного вентилятора (по термоконтакту двигателя, датчику-реле перепада давления);
контроль запыленности воздушного фильтра (по датчику-реле перепада давления);
контроль положения воздушного клапана (по состоянию концевого выключателя электропривода);
отключение вентиляционной системы при пожаре с сохранением работоспособности цепей защиты от замораживания в активном состоянии;
работа системы по индивидуальному расписанию;
сигнализация нормальной работы и аварийного состояния на щите автоматики.

Скачать схему автоматизации и подключений🔗.pdf
