Вентилятор канальный прямоугольный ВКП 100-50 6D

Вентиляторы канальные прямоугольные ВКП

Вентилятор канальный прямоугольный ВКП 100-50 6D

Прямоугольные канальные вентиляторы ВКП используют в составе канальных систем для генерации приточного или вытяжного воздуха вдоль воздуховода. Технические характеристики вентиляторов ВКП зависят от типоразмера. Мощность составляет 300-510 Вт, максимальный расход воздуха – от 1200 до 1800 м³/час. Максимально допустимая температура воздуха 40-60ºС.

Характеристики:

Тип

вентилятор канальный
Производительность

8200 м³/час
Частота вращения

930 об/мин
Рабочее напряжение

380В
Мощность

3500 Вт
Масса

85 кг

Стоимость: По запросу

Подробные характеристики
Доставка и оплата

Преимущества

промышленные вентиляторы для прямоугольных каналов;
высокая устойчивость к коррозии;
автоматический перезапуск двигателя при остывании;
возможность регулирования скорости;
сниженный уровень шума;
монтаж в любом положении в ограниченном пространстве;
долговечность и проверенная надежность в работе.

Вентиляторы канальные ВКП разработаны специально для прямоугольных каналов общеобменной и других вентиляционных систем. Агрегаты устанавливают внутрь воздуховодов, они компактны и просты в монтаже, могут работать в любом положении. Оцинкованный корпус обеспечивает надежную защиту от коррозии и повреждений. Степень защиты IP54. В процессе эксплуатации обслуживание практически не требуется.

Назначение

Промышленные канальные вентиляторы ВКП позволяют создать приточный или вытяжной воздушный поток и направить его вдоль воздуховода. Агрегаты имеют широкий спектр применения, подходят для промышленных объектов и жилых домов, зданий бытового назначения, торговых центров, ресторанов, гаражных комплексов, складов и т. д. За счет облегченной конструкции вентиляторы обладают сниженным уровнем шума.

Конструкция

Канальные вентиляторы рассчитаны на работу в условиях однофазного напряжения 220 В или трехфазного 380 В. В зависимости от этого выделяют D/E-модели. Рабочие лопасти загнуты назад. Скорость вращения колеса можно регулировать. Встроенные термоконтакты защищают механизм от перегрева. Корпус изготовлен из оцинкованной стали. Рабочие показатели во многом зависят от размера. Канальный вентилятор ВКП представлен в 8 типоразмерах: 40-20, 50-25, 50-30, 60-30, 60-35, 70-40, 80-50, 100-50 4/6 (4- или 6-полюсный электродвигатель). Пара чисел обозначает размер вентилятора (в см), соответствующий размеру воздуховода. Рядом также ставится буква D/E, указывающая на тип двигателя (трехфазный/однофазный соответственно).

Эксплуатация

Промышленные канальные вентиляторы ВКП рассчитаны на работу в условиях умеренного (У) климата. Категория размещения по ГОСТ 15150 – вторая. Температура рабочей среды не должна превышать 80ºС, окружающего воздуха – от -40 до +40ºС. Обязательное требование: содержание в газовоздушной среде твердых примесей должно быть минимальным (не более 100 мг/м³), присутствие липких и волокнистых веществ исключено.

Технические характеристики

Характеристика	ВКП 70-40-4D	ВКП 70-40-6D	ВКП 80-50-4D	ВКП 80-50-6D	ВКП 100-50-6D
Напряжение, В/ частота, Гц	400/50	400/50	400/50	400/50	400/50
Фазность	3	3	3	3	3
Потребляемая мощность, Вт	3500	1150	4800	2800	3500
Ток, А	5,9	2,3	8,0	4,85	6,0
Мах расход воздуха, м3/ч	5600	4500	6500	6900	8200
Частота вращения об/мин	1340	810	1400	870	930
Мах температура перемещаемого воздуха, С	40	40	40	40	40
Уровень звукового давления на расст. 3м, дБ (А)	65	56	68	60	62
Класс защиты двигателя	IP44	IP44	IP44	IP44	IP44
Ёмкость конденсатора, мкФ	—	—	—	—	—
Тип термозащиты	Встраиваемое биметаллическое термореле
Масса, кг	50	50	80	80	85
Электрическая схема подключения	А	В	В	В	В

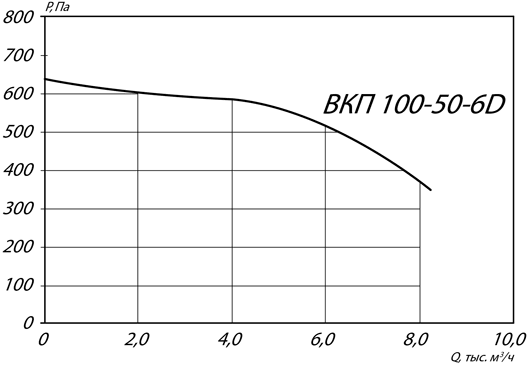

Аэродинамические характеристики

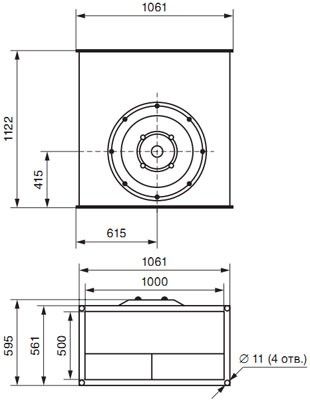

Габаритные размеры
